在實際應用中如何提高外夾式超聲波流量計的測量精度

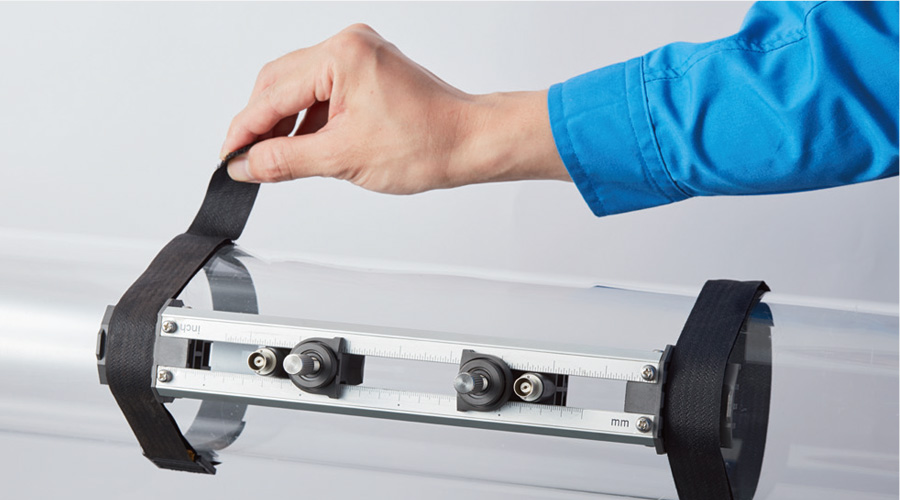

因為外夾式超聲波流量計具有安裝非常簡便，性價比高，免維護，測量介質廣泛，量程比寬等諸多優點。隨著電子技術和軟件的發展，外夾式超聲波流量計逐漸成為最受歡迎的流量測量形式之一。

圖1

那么，在實際安裝使用時，如何提高超聲波流量計的測量精度呢？首先，我們要確定影響測量精度的主要因素有哪些，然后再針對性的改善即可。

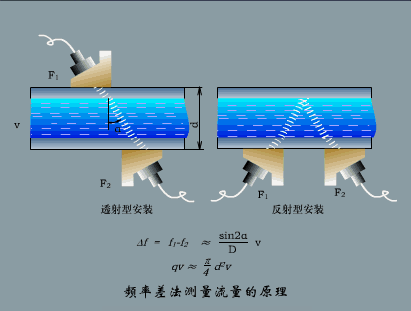

因為超聲波流量計采用時差法的測量原理，流量計從管道外壁發射超聲波信號，再測量超聲波穿過管道材料 – 流體 – 管道材料這樣一個過程的時間。

圖2

所以，以下各點是評估測量誤差時應考慮的主要因素（以富士超聲波流量計應用為依據）。

1、管道尺寸

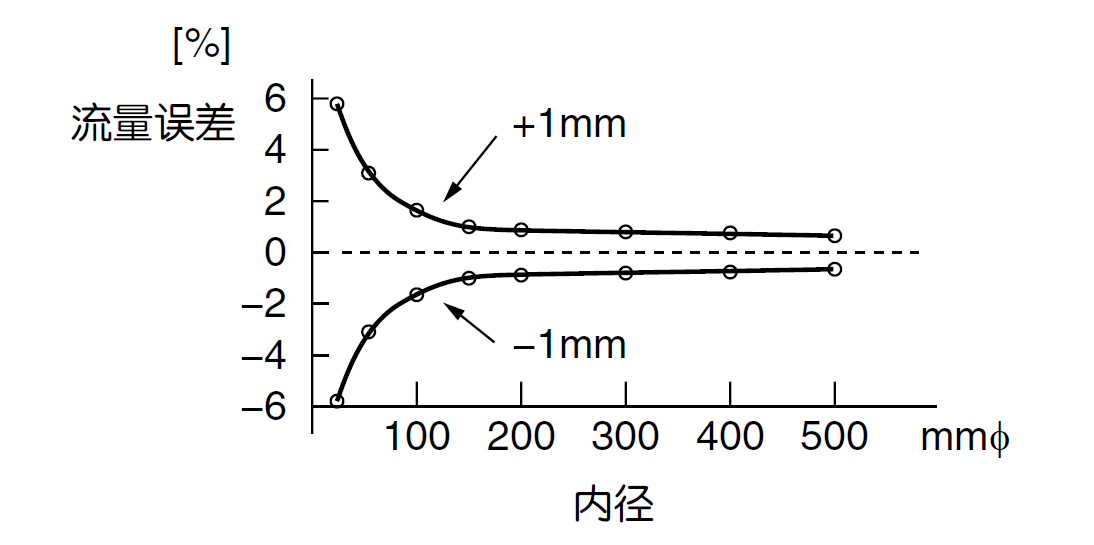

當設置的管道尺寸與實際管道尺寸不同時，如內徑尺寸的差異約為 1%，由流量轉換得到的誤差為 3% 的偏差。

（下面是內徑 1mm 偏差的情況的示例）

圖3

現場安裝前，一定要測量實際的管道外徑和壁厚，無法確定壁厚的情況，可以使用測厚儀進行測量。

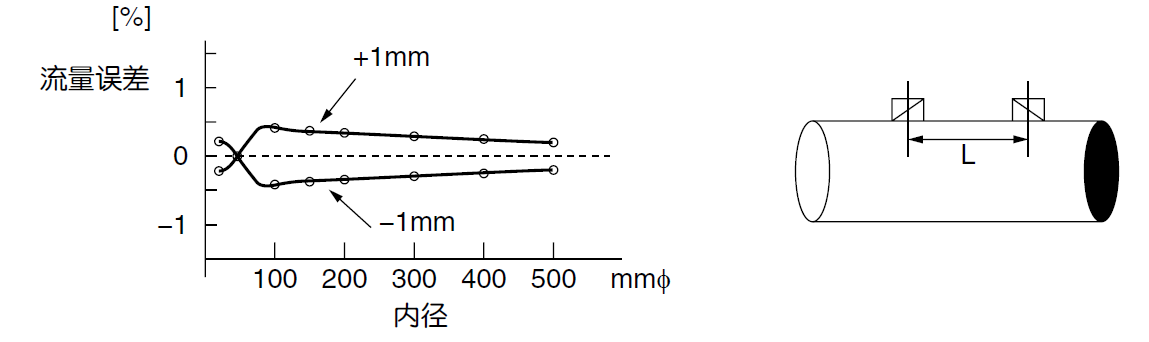

2、傳感器安裝誤差

一般標準是，安裝長度 ±1mm 的誤差可帶來 1% 以內的流量誤差。

圖4

3、管道內流體亂流

當直管段較短時（特別是上游側），流體偏斜，將導致一定的偏離誤差，或當液流打漩時，指示值將波動。在安裝傳感器之前一定要確保合適的直管段距離。

4、管道內結垢或嚴重銹蝕

誤差與第1條中所述相同。若水垢沉積或者銹蝕過于嚴重，可能收不到接收波，使測量無法進行。

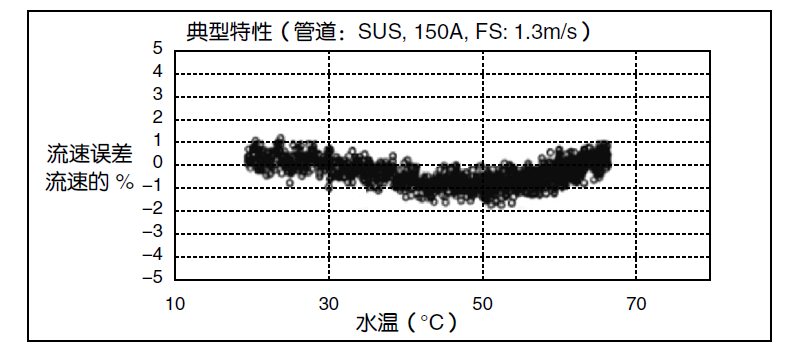

5、水溫的變化

將流體聲速實時計算，以對流體溫度的變化進行補償（新聲速測量系統），但有小量的誤差。

圖5

6、流體中含有氣泡時輸出

當流體中的含有較多氣泡時，也會影響實際測量的精度，且如果氣泡含量超過超聲波流量計的能力，則會出現無法測量的現象（富士超聲波流量計可抵抗12Vol%的氣泡含量）
